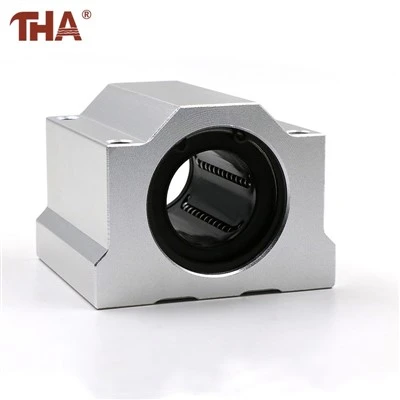

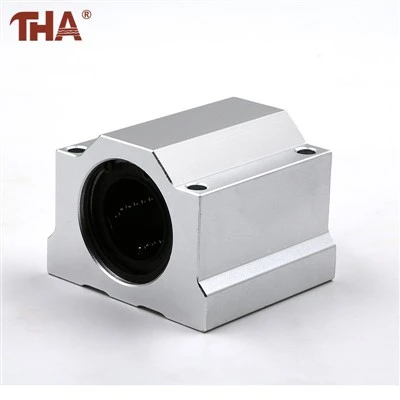

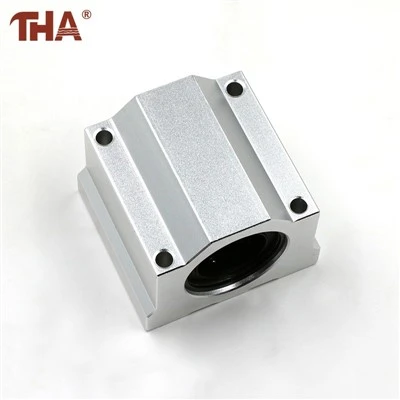

SC20UU Lineær lejeblok af aluminium
SC20UU er lavet til en 20 mm rund aksel og kommer som én samlet vogn i stedet for en løs bøsning og hus. Bolt aluminiumsblokken til den bevægelige plade, juster den med akslen, og det indvendige leje sørger for vandring.
Beskrivelse
Produktdetaljer
Denne model er bygget til bevægelse langs et 20 mm hærdet rundt skaft. De interne kuglekredsløb recirkulerer, når blokken bevæger sig, hvilket giver kontinuerlig lineær bevægelse uden at begrænse det tilgængelige slag.
Aluminiumshuset holder bøsningen i en rektangulær enhed, der er klar-til-. Sammenlignet med installation af en separat lineær bøsning og fremstilling af et tilpasset hus, reducerer dette arrangement antallet af nødvendige dele omkring vognen.
SC20UU er den lukkede version og bør anvendes, hvor akselstøtterne ikke hindrer blokkens vandring. Den er ikke egnet til at køre over en kontinuerligt understøttet skinne. Lejet skal også være på linje med akslen, før monteringsskruerne er helt strammet; tvungen justering kan få blokken til at føles stram eller forkorte dens levetid.
Produktbeskrivelse
SC20UU har en nominel akselboring på 20 mm. Ifølge den medfølgende måltegning måler blokken 54 mm i bredden, 41 mm i højden og 50 mm i længden. Dens akselcenter står 21 mm over monteringsreferenceoverfladen.

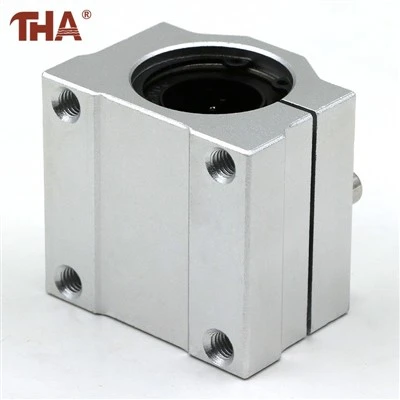

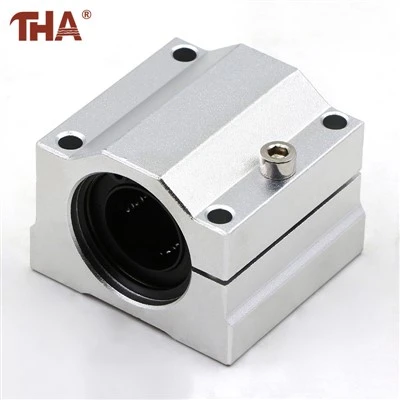

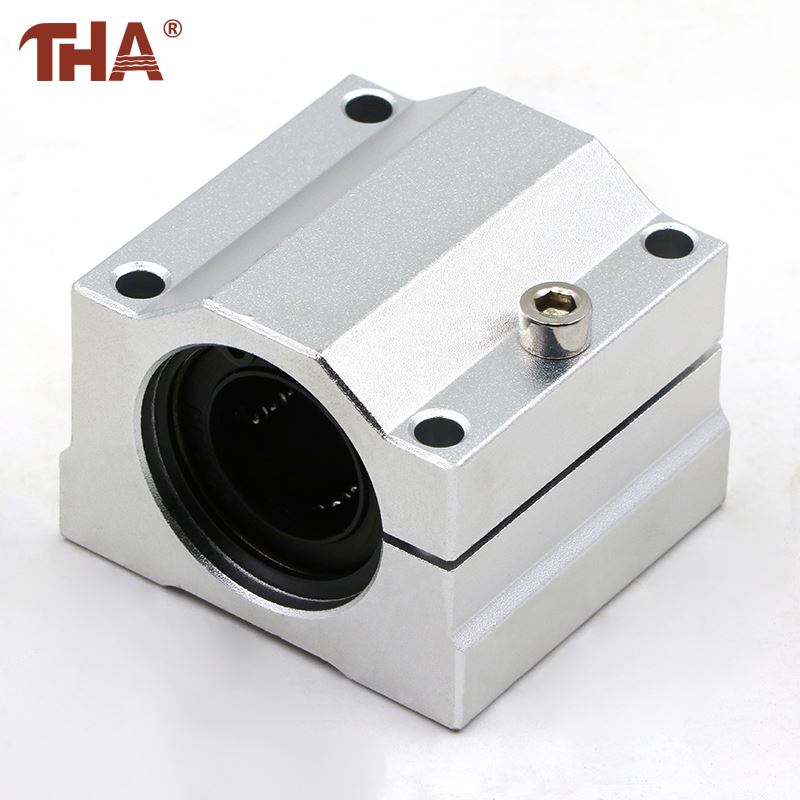

Kataloget viser også en SC20S AJ UU justerbar version. Den version har et delt hus og en justeringsskrue, mens standard SC20UU bruger et lukket, ikke-justerbart hus. De tilhører samme størrelsesgruppe, men bør ikke behandles som den samme konfiguration ved bestilling.
De indvendige lejekomponenter er specificeret som lejestål eller GCr15 kromstål, mens den udvendige blok er aluminiumslegering. Smøring, akselhårdhed, akselfinish og monteringsparallelalitet påvirker alle køremodstanden og levetiden.
Produktinformation
| Punkt | SC20UU-specifikation |
|---|---|
| Kompatibel akseldiameter | 20 mm |
| Akselcenterhøjde h | 21 mm |
| Husboring D | 27 mm |
| Totallængde L | 50 mm |
| Total bredde W | 54 mm |
| Samlet højde H | 41 mm |
| Dimension G | 35 mm |
| Dimension A | 11 mm |
| Dimension E | 7 mm |
| Monteringsstigning B | 40 mm |
| Monteringsstigning C | 40 mm |
| Monteringsgevind | M6 × 12 |
| S2 | 5,2 mm |
| Grundlæggende dynamisk belastningsgrad | 882 N |
| Grundlæggende statisk belastning | 1370 N |
| Omtrentlig vægt | 255 g |
| Boligtype | Lukket aluminiumsblok |
| Lejetætningsarrangement | Forseglet i begge ender |
FAQ
Inkluderer SC20UU den lineære bøsning?
Ja. Produktet er en samlet enhed bestående af en lineær bøsning installeret inde i en aluminiumsblok.
Passer den til en understøttet rundskinne?
Ikke langs en kontinuerligt understøttet sektion. Dens lukkede boring omgiver akslen og efterlader ingen passage til en undersidestøtte.
Hvilken version tillader justering af spillerum?
Den delte SC20S AJ UU-version giver justering. SC20UU er den lukkede version med fast-clearance.
Leveres der en aksel med blokken?
Akslen er en separat komponent, medmindre tilbuddet specifikt angiver det som en del af en samling.
Kan monteringsmålene tilpasses?
Vi bygger efter kundetegninger under OEM/ODM, og accepterer ordrer så små som et enkelt styk til standardstørrelser.
Om os
Lishui Guangyuan Industry & Trade Co Ltd fremstiller og leverer komponenter til runde-aksler og andre lineære-bevægelsessystemer. Tegninger kan gennemgås før en ordre for at bekræfte boringsstørrelse, monteringsmønster og påkrævet lejekonfiguration.
